[iwanes]

тут те що було вже зроблено по цьому питанню : (але тема невідповідала дійсності: Непрацює спідометр... тому роблю нову тему тут :)
viewtopic.php?f=23&t=6226&p=213292#p213292

+ докидую ще пару нових фоток приборки яку хочу виготовити ну хочаб у тому прозорому світящомуся стилі що і тут у цього концепта...(ну може навіть і на всі 50% )
Вже були заказані сині SMD-світодіоди для висвічування сегментів цифр в типорозмірі (1206) Of-SMD3020B

а тут є дублікат теми :
http://vse-o-zaz.at.ua/forum/3-30-1#1028

[iwanes]

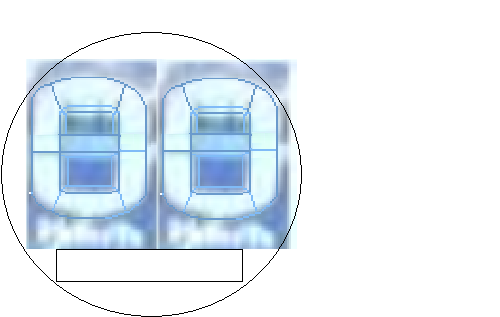

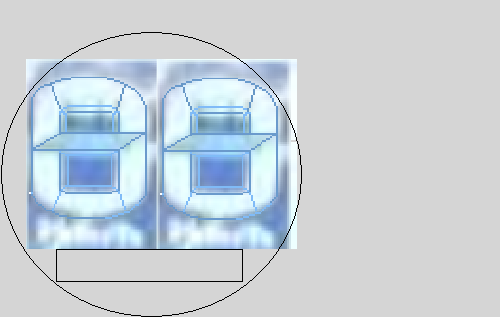

незнаю які циферки краще робити? хто що думає ?
і нарешті навчився нормально стискати малюночки (4тири штуки по вазі 1-дного JPEG-a !!! як вам ? в сумі тіки 64к )

[pop]

тут треба глянути як будуть відображатись циври...
думаю четвертий і другий ...

[Fobos]

3

[pop]

iwanes, дійсно, гарно будуть дивитись 2.3.4

ти в політесі десь на схемотехніці вчишся, чи шо ?

[C#@O$]

iwanes, цифрблати є готові - нашо заморочуватись.

[DIMICH]

вони взагалі як мали б світитись? наскілки розумію, на концепті рено висвічеється на склі, таке бачив на якомусь лендкрузері на лобовому, на якісь плівці наклеєній, і там сама суть була в міні проекторі який висвічував якимось х..омлюбе зображення на ту плівку?як ти збираєшся зробити його сам?

[Denja]

3, але краще готові взяти. Давай схему викладай, будем думати всі разом.

[iwanes]

Вчора з "DyaDayBorya" рахували кількість імпульсів яку видаватиме датчик при різній швидкості.. цілу годину...:) а може і більше..:)
Колесо робить 360* а трос спідометра тільки! 270* :) отакі то у нас конструктори... ніколиб недогадався б якби методом научного тику не поміряв пізно ввечері в гаражі....
у датчика 6імпельсів/оберт
тобто 1 оберт Колеса : 0.75 обрт. спідометра тобто (1 : 0.75)
6 *0,75 = 4,5 імпульси на один оберт колеса.
--
1000м/3600 сек = 3,6
20/3,6=5,5 м/с
5,5 м / 1,38 м(довжина колеса R13 H55) = 4 оберти колеса
при 20 км/год = 18 імпульсів...
---
колесо робить 360* а трос спідометра тільки! 270* :) отакі то у нас конструктори... ніколиб недогадався б якби методом научного тику не поміряв...

або точніший варіант:
4.5/1.38=кількість імпульсів за 1 м
= 3,26
3.26*5.56 м/с = к-сть імпульсів пр 20 км/год
= 18,13 імпульси
а при 90 км/год
3,26*25 м/с = 81.5 імпульси
*******************************

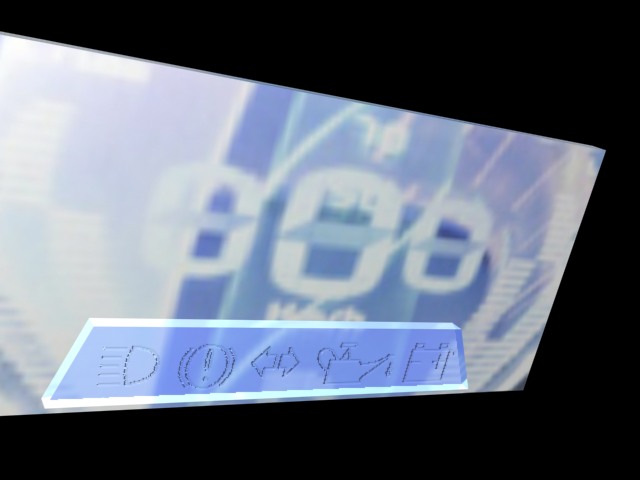

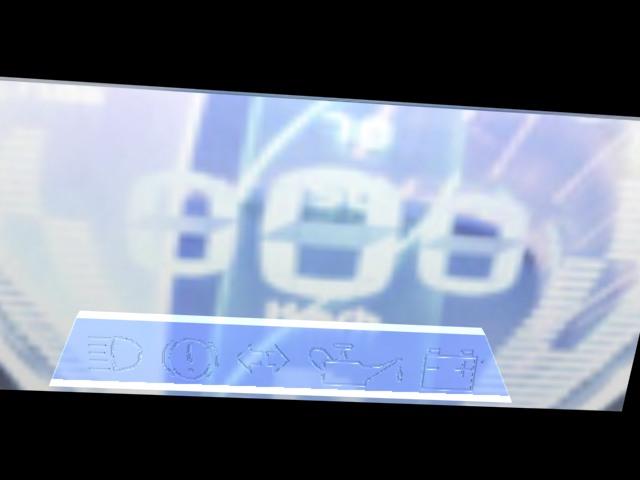

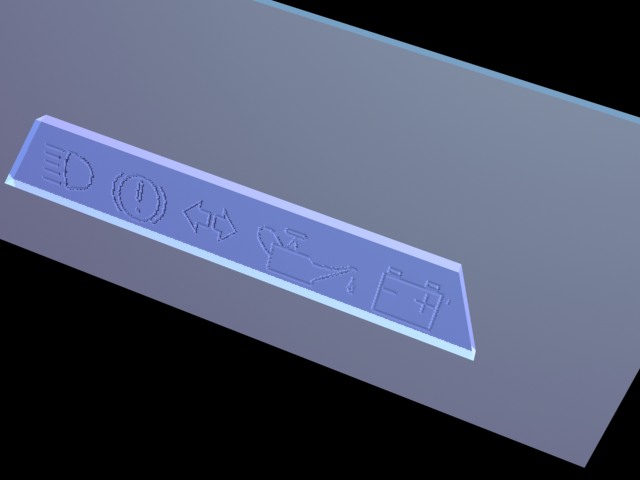

Я тут накиув ще 5тий варіант цифр... + ще дизайн сигнальних лампочок напевне буде таким... Стоятиме Внизу, поперек до того як стояв штатний. (гальма/поворотніки/дальнє/масло/акум)
Часом нікому не тре 5 ламп ? міняю на світодіоди..(нікому нетре ламп? нові , без гарантії, провірені ...)
***
наразі думаю над засвіченням сегментів цифр.

[iwanes]

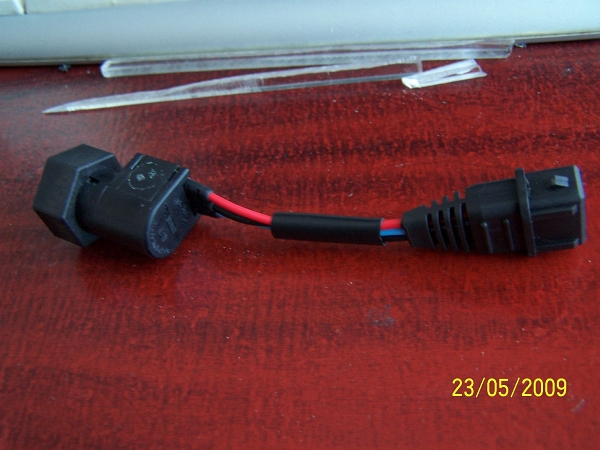

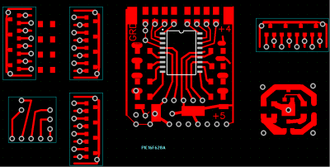

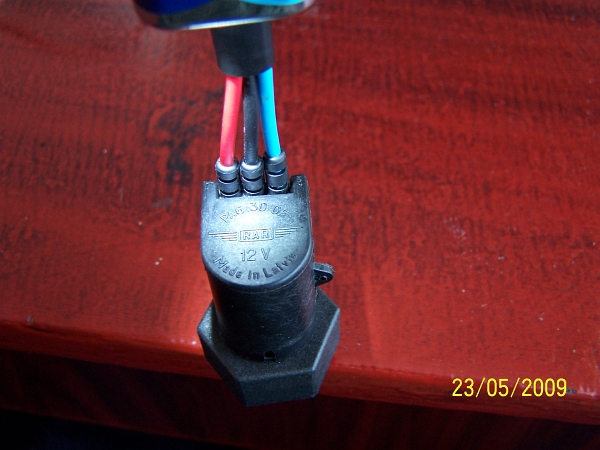

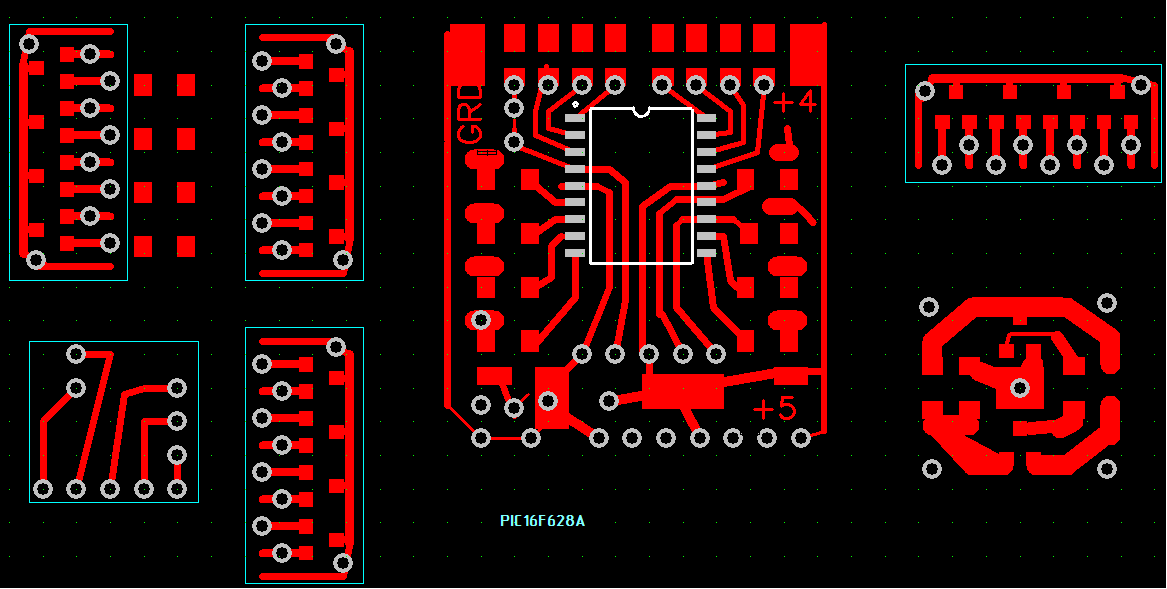

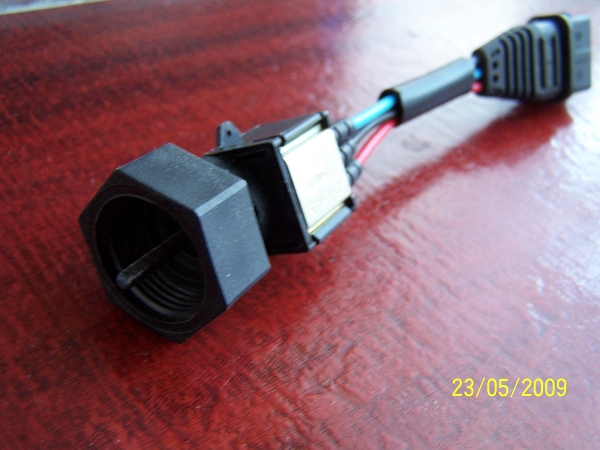

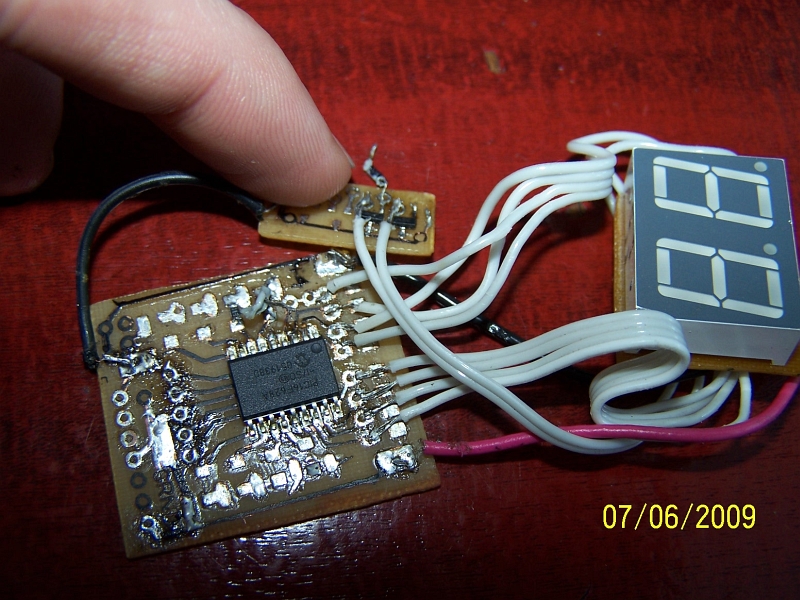

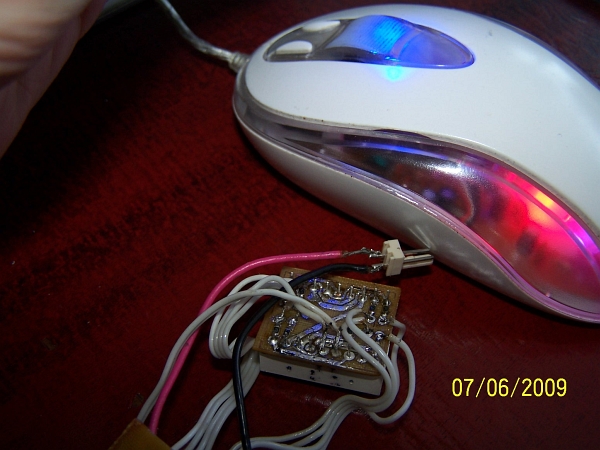

Фотки датчика швидкості (датчика холла) + готові плати "мозгів" до спідометра..
(плати до світодіодіів ще роблю..)

[Tunik]

Скільки буде коштувати таке мені зваяти?

[DBF]

Скільки буде коштувати таке мені зваяти?

Нехай перше зробить , а тоді питайся !
Але ідея мені подобається класно має виглядати!

[Tunik]

Не мені тільки спідометер. такий як на фото!
і ше таке http://cxem.net/avto/electronics/4-81.php

[weber]

iwanes, цифрблати є готові - нашо заморочуватись.

Не в тому фішка. Це власноруч, тєма
Чекаємо продовження...

[C#@O$]

weber, все правильно. Цифрблати якраз ті шо на фотках.

[Tunik]

Я то розімію.І бажаю автору теми успіху!!!Але мені треба спідометер із звичайним циферблатом!Тому питаю,чи може він мені таке зробити,так як я в тому не шарю!

[iwanes]

Питання:
1) треба ще якимось макаром різати оргскло.. пилкою воно щось довго ріжеться... думав може вольфрамовою ниткою (12 В * 3-6 А і накал десь до червоного :) ...) хто що знає по цьому приводу? (чіпати думаю на звичайний лобзік. )

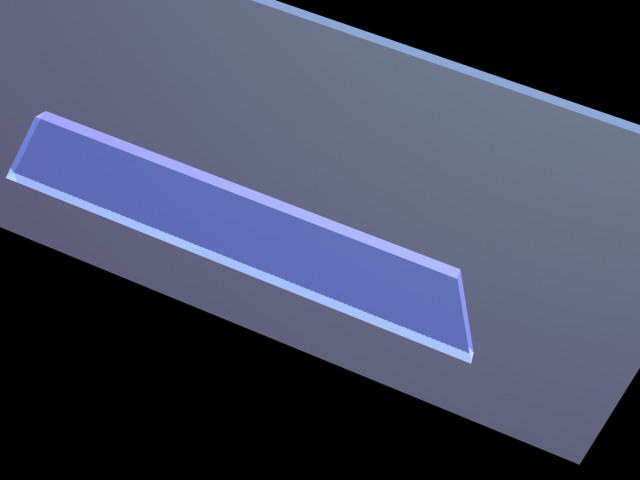

2) чим клеїти/кріпити прозорий кусочок оргскла до скла приборної панелі , так щоб небулоякби то ефекту фодяних розводів/хляпів..? (спробуєте приложити мокрий шматок прозорої пласмасової лінійки 5мм * 20мм до скла шиби на балконі.. зразу поймете про що я...)
цифру вже випиляв, але тіки одну...(а криво так що.... +/- 0,7мм... )

[slim_painter]

1)оргскло ріжиться дуже легко електролобзиком.
2)для делікатної роботи тре ручний маленький лобзик.
3)для прямих кусків роюиться надріз спеціальним "кігтьом" і потім ламається просто.

[Masterio]

iwanes, Я скажу шо в тебе нерви мають бути хороші!!!
Мене то вже би захарило всьо рахувати вимірювати і так дальше!

[C#@O$]

iwanes, по вул. Шевченка - є ларерна порізка.
